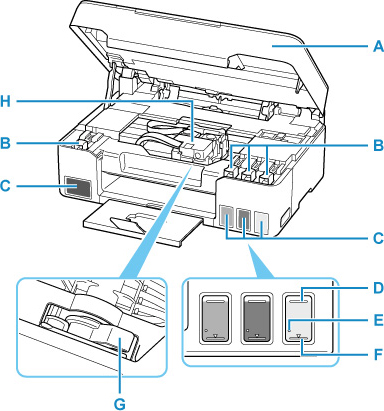

Вид внутренних частей
- A: Модуль сканирования / крышка
- Сканирует оригинальные документы. Откройте чернильные контейнеры для повторной заправки и удаления замятой бумаги.
- B: Колпачок контейнера
- Откройте для повторной заправки чернильных контейнеров.
- C: Чернильные контейнеры
-
Черный чернильный контейнер находится слева, а цветные чернильные контейнеры (голубой, малиновый и желтый) — справа.
Если уровни чернил низкие, заправьте контейнеры.
- D: Верхний предел
- Обозначает максимальное количество чернил.
- E: Точка уровня
- Указывает количество чернил, необходимое для выполнения прокачки чернил.
- F: Нижний предел
- Обозначает нижний предел достаточного количества чернил для печати. Заправьте чернильный контейнер, прежде чем количество чернил опустится ниже этой линии.
- G: Рычажок чернильного клапана
-
Действия при транспортировке принтера.
- H: Держатель печатающей головки
- Печатающая головка предварительно установлена.
